Системы управления освещением

Главным компонентом системы являются датчики движения.

Основным элементом инфракрасного датчика является пироэлектрический приемник инфракрасного излучения. Он чувствителен к изменению температуры его приемной площадки при облучении ее инфракрасным излучением, исходящим от попавших в поле зрения датчика объектов. Датчик содержит специальную линзу (линза Френеля), которая разбивает поле зрение датчика на отдельные лучи. Таким образом, температура приемной площадки пироприемника при движении через эти лучи объекта изменяется.

Инфракрасный датчик «видит» только движущегося человека, хотя это движение может быть и небольшим – например, взмах рукой или кивок головой. Поэтому сигнал на отключение света выдается через некоторое время после последнего зарегистрированного движения.

Длительность времени задержки отключения можно регулировать в достаточно широких пределах. При большом времени задержки инфракрасный датчик работает в режиме датчика присутствия, т.е. поддерживает освещение при длительном присутствии в помещении людей. Малое время задержки выбирают при использовании инфракрасных датчиков в качестве датчика движения в проходных помещениях.

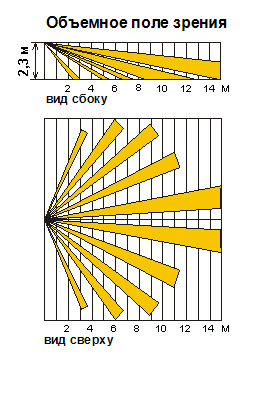

Чтобы не включать свет в достаточно освещенных естественном образом помещениях, в инфракрасный датчик встроен светочувствительный элемент. Если естественная освещенность превышает установленный пороговый уровень, то выдача сигнала на включение света блокируется. Во всех инфракрасных датчиках пороговый уровень можно регулировать от полных сумерек до почти яркого света. При необходимости эту функцию можно отключить В комплект поставки инфракрасного датчика входит кронштейн, позволяющий ориентировать поле зрения датчика оптимальным образом. В зависимости от положения линзы Френеля относительно корпуса инфракрасного датчика, его поле зрения может различаться. Датчики выполнены в квадратном корпусе и имеют рабочие зоны большего размера (до 15 метров). Внутри корпуса датчика предусмотрены переключатель времени задержки отключения (6 положений) и выключатель блокировки включения при естественном освещении (блокировка срабатывает при освещенности ниже 30 лк). Кроме того, линза датчика имеет три положения, соответствующих объемной, коридорной и лестничной зонам обнаружения. Для обеспечения вандалоустойчивости датчиков может использоваться специальная защитная решетка.
