Эльстер Метроника - ведущее предприятие России и Европы по производству оборудования для автоматизированных систем учета электроэнергии.
Программное обеспечение для АСКУЭ
Программный комплекс АльфаЦЕНТР базируется на принципах клиент-серверной архитектуры (ОС Windows NT/2000, UNIX, СУБД ORACLE).
Многопользовательская версия программного обеспечения позволяет организовать доступ к информации с нескольких десятков рабочих мест и состоит из:
- ПО коммуникационного сервера, которое реализует параллельный опрос счетчиков и устройств сбора и передачи данных (УСПД) по одной или нескольким линиям связи, а также информационное взаимодействие между центрами сбора и обработки данных.
- ПО расчетного сервера, которое реализует автоматическую диагностику полноты данных, автоматические расчеты.
- ПО сервера базы данных и приложений.
- Клиентского ПО.
Варианты физического размещения ПО:
- Сервер базы данных и приложений, расчетный сервер и коммуникационный сервер размещаются на одном компьютере-сервере. Клиентское ПО размещается на компьютерах пользователей.
- Сервер базы данных и приложений, расчетный сервер размещаются на одном компьютере-сервере. Коммуникационный сервер размещается на отдельном компьютере. Клиентское ПО размещается на компьютерах пользователей.
- Сервер базы данных и приложений, расчетный сервер размещаются на одном компьютере-сервере. Несколько коммуникационных серверов размещаются на нескольких компьютерах и собирают данные на один сервер базы данных и приложений. Клиентское ПО размещается на компьютерах пользователей.

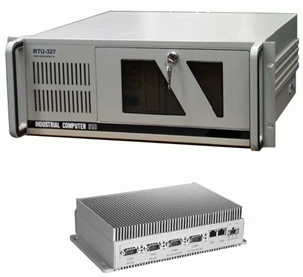

RTU-327 и RTU-327L(LV) - УСПД на основе технологии АльфаЦЕНТР
УСПД RTU-327 предназначено для использования в качестве промежуточных центров сбора и хранения данных и позволяет организовать доступ к информации как поставщикам, так и потребителям электроэнергии. RTU-327 поставляется как законченное устройство на базе промышленного ПК.
Базовый комплект поставки RTU-327:
- Промышленная рабочая станция
- ПО AC_RTU-327
- Лицензионная операционная система Windows XP
Опрашиваемые устройства:
- Счетчики электроэнергии
- УСПД
- Системы АСКУЭ
Количество точек учета рекомендуемое до 200 (каждая точка учета может иметь четыре измерения A+A-R+R-). При опросе счетчиков серии АЛЬФА дополнительно собираются:
- Параметры сети (ток, напряжение, частота)
- Два подинтервала графика нагрузки
Длительность хранения: 210 суток (7 месяцев) для хранения коммерческого графика нагрузки, от 3 до 15 суток для технических интервалов графика нагрузки, не менее 3 суток для параметров электросети.
Базовые интерфейсы:
- Е1 - Ethernet (TCP/IP)
- М4 - 4 порта RS-232
- R2М2 - 2 порта RS-232 и 2 порта RS-485
Дополнительные интерфейсы:
- В04 или М04 - 4 x RS-485 или 4 x RS-232
- В08 или М08 - 8 x RS-485 или 8 x RS-232
- В12 или М12 - 12 x RS-485 или 12 x RS-232
- В16 или М16 - 16 x RS-485 или 16 x RS-232
